Центробежные вентиляторы

• Спиральный корпус
• Колесо с лопатками назад
• Ремённый привод
• Опорная рама

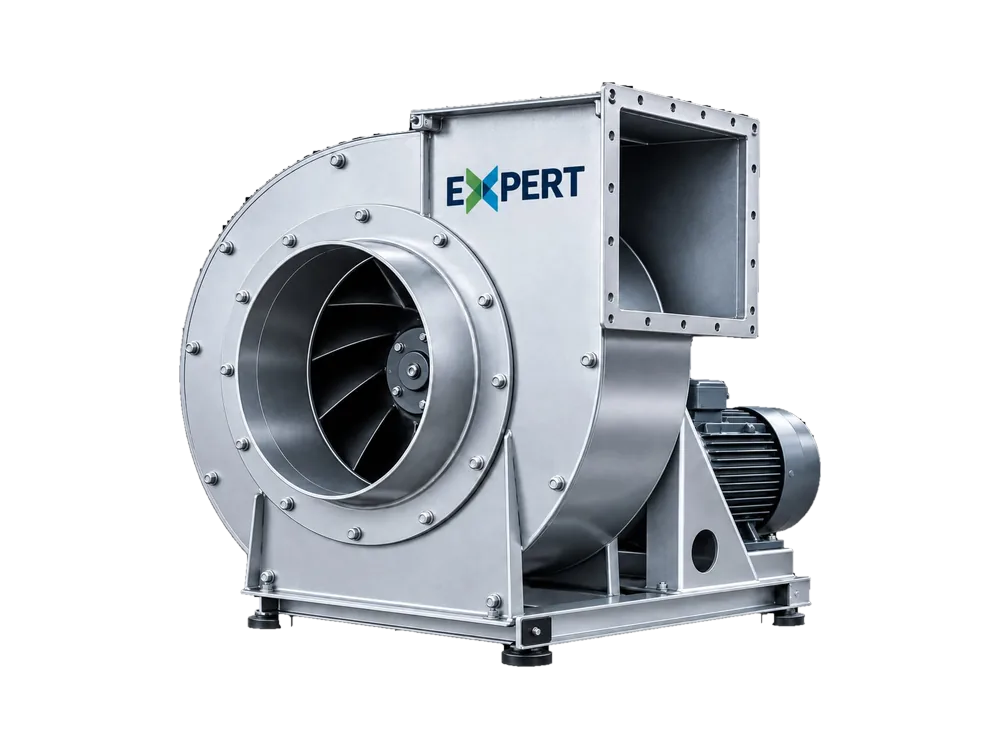

Колесо с односторонним входом и загнутыми назад лопатками в спиральном корпусе, установленное вместе с двигателем на общей опорной раме и приводимое ремнём со шкивами, с фланцевым прямоугольным выходом сверху и защищённым входным конусом сбоку.

Односторонний вход позволяет всему сечению колеса забирать воздух из одного чистого канального входа — именно так устроено большинство вытяжных систем. Ремённый привод затем отделяет частоту вращения вентилятора от частоты вращения двигателя: смена передаточного отношения смещает всю рабочую точку, поэтому один типоразмер закрывает широкий диапазон расхода и давления, а вентилятор перенастраивается на объекте после замеров.

• Рабочая точка меняется сменой шкивов, а не покупкой нового вентилятора
• Чистый односторонний вход, подходящий для канальной вытяжки
• Двигатель вне потока, на той же опорной раме
• Ориентация выхода задаётся по трассе воздуховодов
• Колесо с лопатками назад и неперегружающей характеристикой мощности

• Двусторонний вход
• Барабанное колесо с лопатками вперёд
• Компактный корпус
• Фланцевый выход

Барабанное колесо с загнутыми вперёд лопатками, забирающее воздух с обеих сторон компактного спирального корпуса, с фланцевым прямоугольным выходом и монтажными проушинами на стенке корпуса.

Приточные установки, шкафные вентиляторы и моноблочные агрегаты габаритно выстроены вокруг стоящего внутри вентилятора. Колесо с двусторонним входом обеспечивает расчётный расход воздуха при диаметре примерно вдвое меньшем, чем потребовался бы вентилятору с односторонним входом, и именно эта разница позволяет агрегату пройти в дверь венткамеры или поместиться в запотолочном пространстве.

• Примерно вдвое больший расход воздуха при том же диаметре колеса
• Короткий и невысокий корпус для тесных технических помещений
• Уравновешенная осевая нагрузка на вал благодаря двум входам
• Стандартное колесо внутри корпусных и моноблочных агрегатов
• Фланцевый выход и монтажные проушины для быстрой установки

• Прямое соединение
• Входной направляющий аппарат
• Массивная сварная конструкция
• Монтажные проушины

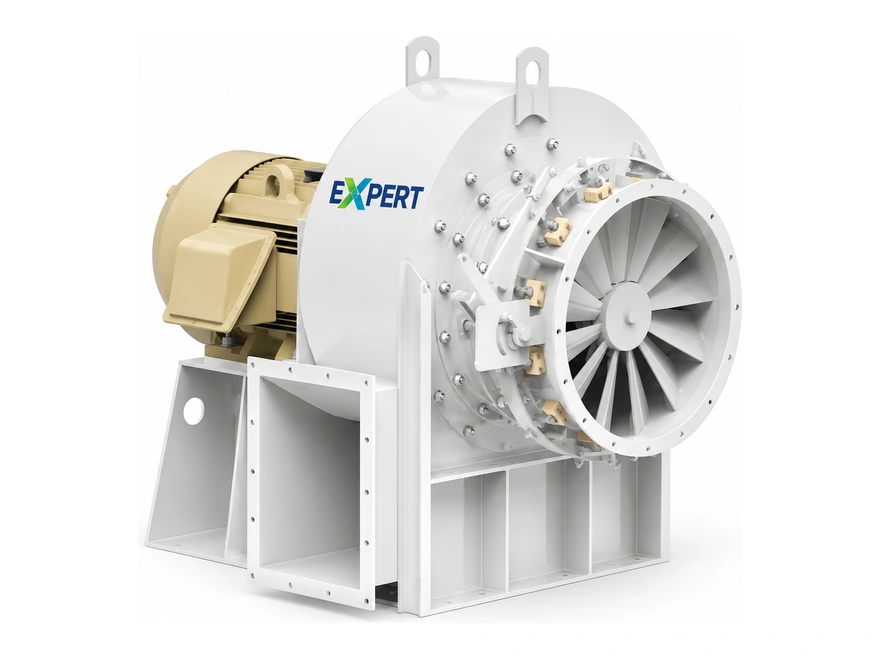

Массивный сварной вентилятор с колесом, имеющим загнутые назад лопатки, с двигателем, соединённым напрямую с валом, кольцом входного направляющего аппарата на всасывании и жёстким сварным основанием; поставляется с монтажными проушинами для подъёма краном.

Колесо с загнутыми назад лопатками — единственный тип, потребляемая мощность которого выходит на полку, а не растёт по мере открытия системы; на технологической линии, где реальное сопротивление никогда в точности не совпадает с расчётным, именно это удерживает двигатель в пределах его мощности. Направляющий аппарат на входе позволяет снижать производительность закруткой потока до колеса, что обходится гораздо дешевле по мощности, чем дросселирование на выходе.

• Неперегружающая характеристика мощности защищает двигатель
• Входной направляющий аппарат снижает производительность без дросселирования
• Массивная сварная конструкция для непрерывной технологической работы
• Прямое соединение — никаких ремней на мощном приводе
• Монтажные проушины и жёсткое основание для установки краном

• Литой спиральный корпус
• Прямое соединение
• Круглый фланцевый выход
• Монтаж на лапе

Компактный вентилятор в спиральном корпусе с рабочим колесом прямо на валу двигателя внутри литого корпуса, с выбросом через круглый фланцевый патрубок, на встроенной монтажной лапе.

Большая часть промышленной вентиляции лежит в середине диапазона: сопротивление больше, чем удержит осевой вентилятор, и меньше, чем рассчитан нагнетатель давления. Эта машина — для такой полосы, а поскольку колесо сидит прямо на валу двигателя, нет ни ремня, ни выверки, ни ограждения для обслуживания — именно это делает её выбором по умолчанию там, где режим определён и вентилятор просто должен работать.

• Закрывает диапазон давлений между осевым вентилятором и нагнетателем
• Без ремней: нечего натягивать, выставлять и менять
• Литой корпус остаётся жёстким и тихим в эксплуатации
• Круглый фланцевый выход подключается прямо к трубопроводу
• Монтаж на лапе — к кронштейну, стене или раме агрегата

• Без улитки
• Колесо с лопатками назад
• Входной конус и решётка
• Виброопоры

Колесо с загнутыми назад лопатками, свободно вращающееся на валу двигателя внутри открытой квадратной рамы, забирающее воздух через профилированный входной конус за сетчатой решёткой и подающее его в ту камеру, в которой оно установлено, на виброопорах.

Внутри приточной установки или камеры статического давления улитка — впустую потраченный материал: сама камера и есть выход. Отказ от улитки укорачивает агрегат, позволяет воздуху уходить в любом нужном проекту направлении и даёт возможность поставить рядом несколько меньших колёс, чтобы установка продолжала работать, когда одно из них выведено в ремонт.

• Без улитки — короче агрегат, любое направление выброса
• Идеален внутри приточных установок и камер статического давления
• Профилированный входной конус позволяет измерять расход прямо на вентиляторе
• Несколько колёс могут работать в одной камере — резервирование
• Виброопоры отделяют раму от конструкций здания
