Eksiksiz Havalandırma Çözümü

Klima santralleri merkezi bir havalandırma sisteminin kalbidir. Dış havayı alır, filtreler, ısıtır veya soğutur ve mekânın ihtiyaç duyduğu debi ve şartlarda binaya verir — ofisler, hastaneler, oteller, alışveriş merkezleri, havalimanları ve üretim holleri.

Her cihaz, ısı köprüsü kesilmiş bir karkas üzerine, ısı kaybını ve gövde gürültüsünü sınırlayan çift cidarlı yalıtımlı paneller ile hücre hücre kurulur. Karışım hücresi, filtre kademeleri, ısıtma ve soğutma serpantinleri, ısı geri kazanım, nemlendirme, susturucu ve üfleme veya emiş fan hücreleri ihtiyaca göre bir araya getirilir.

Kapasiteler küçük ticari cihazlardan büyük merkezi sistemlere kadar uzanır. Servis kapakları, gözetleme camları ve tahliye tavaları sahada bakım yapılabilecek şekilde konumlandırılır; seçim verileri, ses seviyeleri ve ölçülü çizimler her proje için ayrı verilir; böylece cihaz makine dairesine ve kanal yerleşimine tam oturur.

EXPERT fan yelpazesi; genel havalandırma, proses havası ve duman tahliyesini tek bir katalogda toplar — aksiyel, radyal, kanal içi, çatı ve jet tipleriyle — böylece tek bir tedarikçi bütün binayı karşılayabilir.

Çarklar statik ve dinamik olarak balanslanır ve sürekli çalışmaya uygun IE sınıfı motorlarla eşleştirilir. Gövdeler uygulamaya göre galvanizli veya boyalı sacdan yapılır; tipin gerektirdiği yerlerde klemens kutusu, koruma teli ve titreşim takozlarıyla birlikte verilir.

Performans eğrileri, ses gücü seviyeleri ve çektiği güç her ölçü için yayımlanır; böylece fan, emniyet payı adına büyük seçilmek yerine gerçek hava debisi ve sistem direncine göre seçilir.

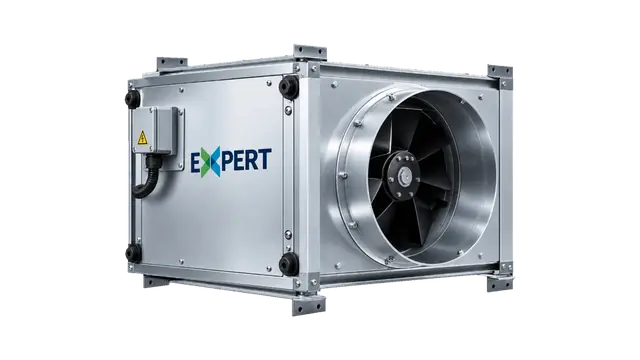

Kanal tipi fanlar doğrudan kanalın içine oturur ve ayrı bir makine dairesine yer olmayan noktalarda üfleme veya egzoz havasını taşır — mutfaklar, ıslak hacimler, toplantı odaları ve küçük ticari katlar.

Kompakt gövde, dışarıya yayılan gürültüyü azaltmak için yalıtılmıştır ve kanal hattını sökmeden çarka ve motora erişim için açılır. Kanal profiline göre dairesel veya dikdörtgen bağlantılı, öne ya da geriye eğimli çark seçenekleri mevcuttur.

Sistemin içinde çalıştıkları için kanal fanları ağırlıklı olarak basınç kabiliyetine göre seçilir. Yayımlanan eğriler ve devir kontrolü, tesisatın devreye alma sırasında dengelenmesini ve fanın sonrasında verimli noktasında çalışmaya devam etmesini sağlar.

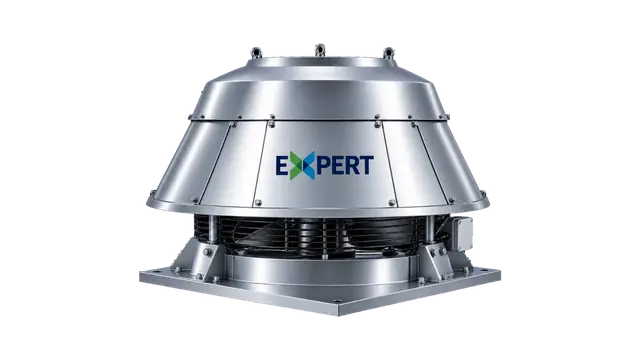

Çatı fanları havayı binanın en üst noktasından alır ve çatı yüzeyinden uzağa, dikey veya yatay olarak atar. Merkezi bir şaftın çatı seviyesinde sonlandığı ticari binalar, otoparklar, mutfaklar ve endüstriyel holler için uygundur.

Şapka, kaide ve bağlantı elemanları sürekli dış ortam koşullarına göre tasarlanır. Atılan havanın sıcaklığına göre motor hava akışının içinde kalır veya akıştan yalıtılır; menteşeli ya da sökülebilir şapkalar temizlik için çarka erişim sağlar.

Ölçüler, düşük debili ıslak hacim egzozundan büyük endüstriyel hol havalandırmasına kadar uzanır; yangın senaryosunun gerektirdiği yerlerde yüksek sıcaklıkta duman tahliyesine sertifikalı versiyonlar da bulunur.

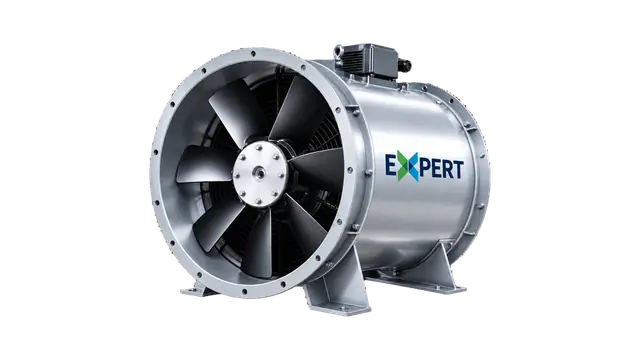

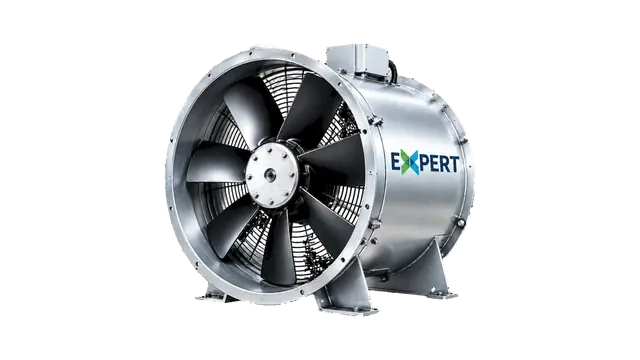

Aksiyel fanlar havayı çarkın ekseni boyunca hareket ettirir; bu da düşük dirence karşı büyük hacimlerin taşınması gerektiğinde onları verimli seçenek yapar — hol havalandırması, ekipman soğutma, kondenser hava akışı, tüneller ve otoparklar.

Kabinli, plakalı ve bifurke versiyonlar kanat profilli çarklarla sunulur. Kanat açısı ve çark çapı, sonradan kısılmak yerine doğrudan çalışma noktasına göre belirlenir; gövdeler montaja uygun flanş, koruma teli ve ayaklarla gelir.

Sistem direnci arttıkça çekilen güç de yükselir; bu yüzden çalışma noktası seçimi önemlidir. Her ölçü ve devir için performans ve ses verileri yayımlanır; böylece fan, verim ve gürültünün birlikte kabul edilebilir olduğu noktada seçilebilir.

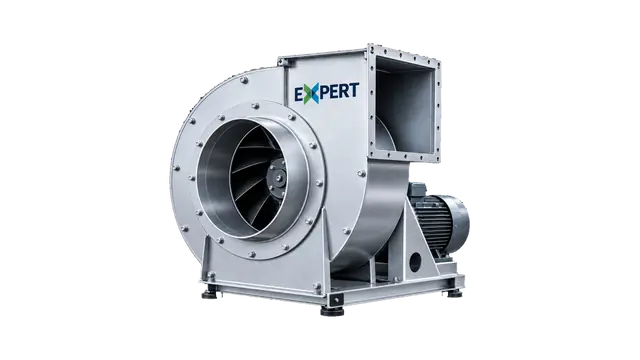

Radyal fanlar hava akışını salyangoz gövde içinde doksan derece çevirir ve benzer ölçüdeki bir aksiyel fana göre çok daha yüksek basınç üretir. Kanallı sistemlerde, filtrasyon tesislerinde, toz ve duman emişinde ve proses havasında kullanılır.

Verimin ve kararlı basınç eğrisinin önemli olduğu yerlerde geriye eğimli çarklar; kompakt bir cihazın orta basınçta yüksek debi vermesi gerektiğinde öne eğimli çarklar tercih edilir. Gövdeler farklı basma yönlerinde, proses uygulamaları için salmastra, tahliye tapası ve gözetleme kapağıyla sunulur.

Direkt akuple ve kayış-kasnaklı düzenlemeler, fan devrinin hesaplanan çalışma noktasına tam olarak ayarlanmasına imkân verir. Çark, rulman ve motor seçimleri hava debisi, basınç ve çalışma sıcaklığı birlikte değerlendirilerek yapılır.

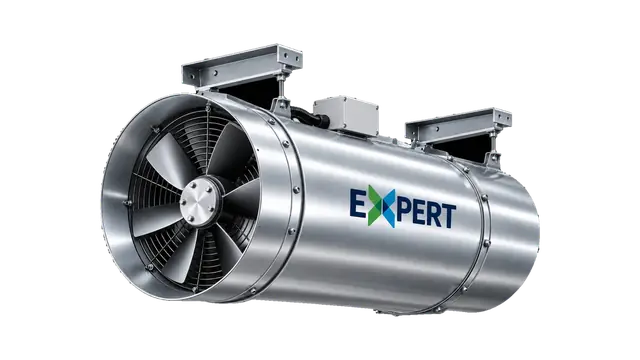

Jet fanlar kapalı otoparkları ve benzeri hacimleri tam bir kanal ağı olmadan havalandırır. Tavan boyunca monte edilerek havayı taze hava tarafından egzoz noktalarına kontrollü bir yolda sürükler; böylece tavan yüksekliği korunur ve tesisat maliyeti düşer.

Enjeksiyon nozulları, gövde boyu ve itki değeri hacmin geometrisine ve arkasındaki tasarım hesabına göre seçilir. Cihazlar günlük kirletici kontrolünde düşük devirde çalışıp CO veya yangın sinyalinde tam kapasiteye geçebilir.

Yangın senaryosunun duman tahliyesi için jet fan sistemine dayandığı projelerde yüksek sıcaklıkta duman tahliyesine sertifikalı versiyonlar mevcuttur. Cihazların bina yönetim ve yangın alarm sistemleriyle bütünleşmesi için konsollar, koruma telleri ve kontrol arayüzleri birlikte verilir.

Isı geri kazanım cihazları egzoz ve taze hava akışları arasında enerji aktarır; böylece bina taze havayla havalandırılırken ısıtma veya soğutma için harcanmış enerji dışarı atılmaz.

Plakalı eşanjörler ve rotorlu tipler; eşleştirilmiş üfleme ve egzoz fanları, filtre kademeleri ve ılıman havalarda serbest soğutma için by-pass damperiyle birlikte sunulur. Eşanjörün çiy noktası altında çalıştığı yerlerde yoğuşma tavası ve tahliye bağlantıları dâhildir.

Geri kazanım verimi eşanjör tipine, yüzey hızına ve iki hava akışı arasındaki dengeye bağlıdır. Seçim ve verim verileri her proje için ayrı verilir; böylece tasarruf, yerel enerji fiyatlarına ve yönetmeliğin gerektirdiği havalandırma debisine göre hesaplanabilir.

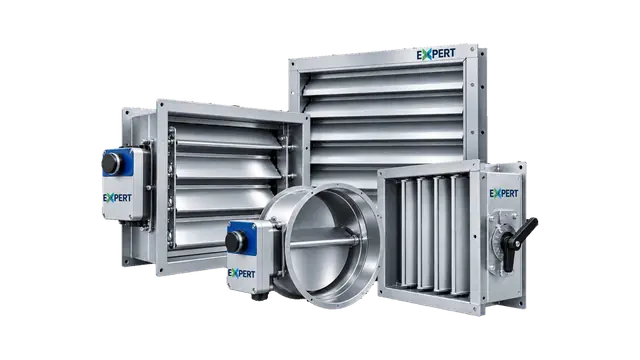

Damperler ve panjurlar havanın nereye ve ne kadar gideceğini belirler. Kanal sistemi içinde debiyi ayarlar, bakım için hatları izole eder, dönüş ve taze havayı karıştırır ve cephe açıklıklarını yağmur ile kirden korur.

Çok kanatlı, tek kanatlı ve dairesel damperler; ters veya paralel kanat hareketiyle, manuel kollu, elektrikli servo motorlu ya da otomatik senaryo gerektiğinde yay geri dönüşlü aktüatörlü olarak sunulur. Dış hava panjurları, kum tutucu panjurlar ve emiş ızgaraları bina kabuğundaki bu yelpazeyi tamamlar.

Karkas ve kanatlar maruz kalınan koşula göre galvanizli sac veya alüminyumdur; düşük kaçak istenen yerlerde kanat contası kullanılır. Serbest alan, basınç kaybı ve kaçak sınıfı yayımlanır; böylece bileşen yalnızca ölçüye göre değil kanal hesabına göre seçilir.

Menfezler ve difüzörler, bir havalandırma sisteminin bina kullanıcılarının gerçekten gördüğü parçasıdır. Üfleme havasını doğru atış mesafesi ve yayılımıyla mahale verir, dönüş tarafında egzoz havasını toplar ve bunu kimsenin tavan üstündeki tesisatı düşünmeyeceği kadar sessiz yapar.

Yelpaze; kare ve dairesel tavan difüzörlerini, swirl ve nozul difüzörleri, lineer slot ve çizgisel menfezleri, tek ve çift sıra ayarlı duvar menfezlerini, transfer ve kapı menfezlerini ve cephedeki dış hava panjurlarını kapsar. Karkas ve kanatlar ekstrüzyon alüminyum veya sactır; standart beyaz ya da istenen RAL renginde; terminalin dengelenmesi gereken yerlerde karşıt kanatlı damper ve plenum kutusu eklenir.

Hava debisi, atış mesafesi, uç hızı, basınç kaybı ve ses gücü seviyesi her ölçü ve boyun bağlantısı için yayımlanır; böylece terminal yalnızca görünüşe göre değil, mahalin geometrisine ve taşıdığı yüke göre seçilir.

Filtreler; tozu, poleni, kurumu ve ince partikülü serpantine, fana ve bina kullanıcılarının soluduğu havaya ulaşmadan tutar. Bir havalandırma sisteminde servis sırasında tüketilen tek bileşen olduklarından sınıfları, ölçüleri ve basınç kayıpları en baştaki hesaba dâhil edilmelidir.

Panel ve pileli ön filtreler, torba filtreler, rijit kaset filtreler, aktif karbon hücreleri ve HEPA elemanları, yaygın kullanılan kaba, ePM ve EN 1822 sınıflarını kapsar. Çerçeveler gövdeye uygun olarak galvanizli sac, neme dayanıklı karton veya kalıplanmış plastiktir; filtre malzemesi pilelenip çerçeveye sızdırmaz şekilde yapıştırılır, böylece hava elemanın yanından geçemez.

Klima santralleri, kanal tipi filtre kutuları ve terminal filtre gövdeleri için standart ve projeye özel ölçüler mevcuttur. İlk ve son basınç kaybı, toz tutma kapasitesi ve verim sınıfı her eleman için belirtilir; böylece filtre değişimi sabit bir takvime göre değil, ölçülen fark basınca göre planlanır.

Bir havalandırma sistemi, içindeki bileşenler kadar kullanılabilirdir. Hızlı teslim edilen bir motor, rulman, kondansatör veya kontaktör; kısa bir servis ziyareti ile havalandırmasız kalan bir bina arasındaki farktır. Bu yüzden ekipmanın arkasındaki parçalar, ekipmanın kendisi kadar önemlidir.

Yelpaze; fan motorlarını ve çarklarını, rulman ve rulman yataklarını, kayış ve kasnakları, kondansatör ve kontaktörleri, termostat ve kontrol cihazlarını, manometre ve presostatları, solenoid ve kontrol vanalarını, bakır bağlantı elemanlarını, kompresörleri, contaları, keçeleri ve titreşim takozlarını kapsar.

Parçalar, sahada çalışan cihazın modeli, çalışma noktası ve elektriksel verileriyle eşleştirilir; böylece yedek parça mevcut karkasa, şafta ve kumanda tesisatına uyar. Orijinal bir bileşen artık temin edilemiyorsa, farkları baştan belirtilerek muadili önerilir.
