Aksiyel Fanlar

• Orak kanatlar
• Dış rotorlu motor
• Plakaya montaj
• Düşük gürültü

Dış rotorlu motor üzerine oturtulmuş, orak biçimli ve geriye taranmış kanat takımına sahip plakalı aksiyel fan — kanat, göbekten düz çıkmak yerine boyunca geriye doğru kıvrılmıştır.

Bir aksiyel fanın çıkardığı gürültünün büyük bölümü, düz bir kanadın koruma telini ve karkası aynı anda geçtiği kanat ucunda oluşur. Kanadı taramak bu geçişi kademelendirir; böylece basınç darbesi çekiçlenmek yerine yayılır ve aynı kıvrım havayı daha verimli taşır. İnsanların yanındaki bir duvara monte edilen fanda onu kullanılabilir kılan şey bu farktır.

• Aynı çalışma noktasındaki düz kanatlı bir fandan belirgin biçimde sessiz
• Taranmış kanat aynı güçle daha fazla hava taşır
• Dış rotorlu motor — kompakt, az parçalı, uzun ömürlü
• Duvar veya panel açıklığının üzerine doğrudan cıvatalanır
• Gece ve kısmi yük çalışması için devir kontrol edilebilir

• Yuvarlak gövde
• Yüksek devir
• Monofaze
• Koruma telli

Tel kafesli, yuvarlak bükülmüş gövde içinde direkt tahrikli yüksek devirli aksiyel fan; sıradan bir monofaze beslemeden bir açıklıktan çok miktarda hava atmak için yapılmıştır.

Atölyeler, depolar, jeneratör odaları ve tesisat hacimleri havalandırmadan genellikle tek şey ister: sıcak ya da bayat havayı, hemen, duvardaki delikten dışarı at. Yüksek devirli aksiyel fan bunu en az ekipman ve en az parayla yapar; yuvarlak gövde de karot veya kanal açıklığına doğrudan oturur.

• Ölçüsüne ve fiyatına göre en yüksek hava debisi
• Sıradan bir monofaze beslemeden çalışır
• Yuvarlak gövde karotlu veya kanallı açıklığa oturur
• Standart olarak iki tarafta tel kafes
• Üfleme veya egzoz için ters yönde çalışabilir

• Kare plaka
• Yüksek devir
• Duvara montaj
• Dört köşeden bağlantı

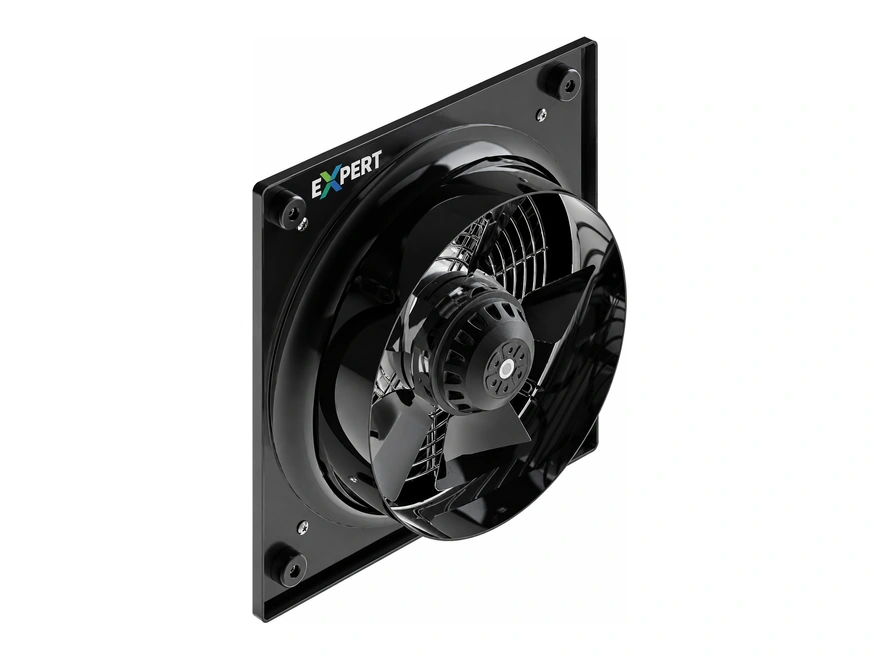

EAX-RH yüksek devirli aksiyel fanın yuvarlak gövde yerine kare montaj plakası üzerine kurulmuş hâli; duvardaki, paneldeki veya cephe kaplamasındaki bir açıklığın üzerine dört köşesinden sabitlenir.

Yuvarlak bir gövdenin yuvarlak bir deliğin içine oturması gerekir; kimse isteyerek duvara veya kaplamaya yuvarlak delik açmaz. Kare plaka, gerçekte açılmış olan açıklığın üzerine sabitlenir; yükü ve titreşimi yapının dört köşesine yayar ve boyun ya da kovan olmadan düz bir yüzeye sızdırmaz biçimde oturur.

• Sahada gerçekten açılan kare açıklıklara uyar
• Dört köşeden bağlantı yükü yapıya yayar
• Duvara veya kaplamaya düz oturur — kovan gerekmez
• Yuvarlak gövdeli versiyonla aynı çark ve aynı çalışma noktası
• Aksesuar olarak dış hava panjuru ve koruma teli

• Kabinli tüp
• İki ucu flanşlı
• Kanal içi
• Direkt tahrik

İki ucu flanşlı, rijit kabin tüp içine kurulmuş alüminyum kanatlı aksiyel çark; klemens kutusu dışarıdadır — dairesel kanal hattına cıvatalanan tek parça monoblok olarak verilir.

Her aksiyel uygulama bir duvarda bitmez. Fanın bir kanal ağının içinde durması gerektiğinde — bir otopark hattı, tünel kolu, endüstriyel egzoz ana hattı — kabinli monoblok, her iki uçta düzgün flanşlı bağlantıyla aynı aksiyel verimi verir ve kanal kesilmeden tek parça hâlinde sökülüp değiştirilebilir.

• Kanallı sistem içinde aksiyel verim
• Sızdırmaz kanal bağlantısı için iki ucu flanşlı
• Tek parça olarak sökülür ve değiştirilir
• Rijit gövde çarkı şekil bozulmadan taşır
• Susturucular ve esnek bağlantılar doğrudan cıvatalanır

• Ex korumalı motor
• Kıvılcım çıkarmayan
• Topraklanmış & eşpotansiyelli
• Sınıflandırılmış bölgeler

Kabinli monoblok aksiyel fanın patlayıcı ortam ihtimali olan hacimler için yapılmış hâli: patlama korumalı motor, çark ile gövde arasında kıvılcım çıkarmayan malzeme eşleşmesi ve montajın tamamında sürekli topraklama ve eşpotansiyel bağlantı.

Yakıt depoları, boya hatları, çözücü tesisleri ve gaz sahaları; tam da içlerindeki ortam tutuşabildiği için havalandırılır — bu da havalandırma fanını tehlikenin içindeki tek çalışan makine yapar. Ex yapı, fanın sunabileceği bütün tutuşma yollarını ortadan kaldırır ve çoğu ülkede o hacmin işletilebilmesinin yasal şartıdır.

• Sınıflandırılmış bölgeler için sertifikalı patlama korumalı motor
• Kıvılcım çıkarmayan çark ve gövde malzemesi eşleşmesi
• Statik yüke karşı sürekli topraklama ve eşpotansiyel bağlantı
• Çarkın gövdeye temas edemeyeceği şekilde ayarlanmış boşluklar
• Standart monoblokla aynı gövde ölçüleri

• Sertifikalı duman görevi
• Yüksek sıcaklık
• Kabinli tüp
• Kaideye montaj

Duman tahliyesi için sertifikalı, baştan sona galvanizli kabinli aksiyel fan; flanşlı bağlantılarla ve ayaklar üzerinde verilir, sıcak duman cihazdan geçerken motorun ve kablolamanın çalışmaya devam etmesi için yapılmıştır.

Yangında havalandırma sistemi bir konfor sistemi olmaktan çıkıp can güvenliği sistemine dönüşür: içinden geçen hava sıcakken bir otoparktan veya tünelden dumanı çekmeye devam etmelidir. Bu görev binanın yangın senaryosunda yazılıdır ve denetlenir; bu yüzden fan, bir boruya konmuş sıradan bir fan değil sertifikalı bir komple ürün olmalıdır.

• Yüksek sıcaklıkta duman tahliyesi hizmeti için sertifikalı
• Motor ve kablolama yangın koşuluna dayanacak sınıfta
• Çift devir: günlük havalandırma, alarmda tam kapasite
• Sabit, kanallı montaj için ayaklar ve flanşlar
• Yangın senaryosu onayı ve periyodik testler için belgelendirilmiş

• Kare plaka
• Büyük gövde
• Yüksek debi
• Koruma teli

Plakalı aksiyel yelpazenin büyük gövdeli üyesi: kare montaj plakası üzerinde daha büyük bir çark; taşıdığı havaya göre daha yavaş döner ve basma tarafında tel kafes bulunur.

Hava debisi iki şekilde satın alınabilir — hızlı dönen küçük bir çark ya da yavaş dönen büyük bir çark. Büyük ve yavaş çark sacda daha pahalıdır, geri kalan her şeyde daha ucuz: daha az gürültü, daha az güç, rulmanlarda daha az aşınma. Açıklık onu alacak kadar büyükse bu her zaman daha iyi bir takastır.

• Daha düşük çalışma devrinde daha fazla hava taşır
• Aynı işe zorlanan küçük bir fandan daha sessiz
• Aynı hava debisi için daha düşük güç çekişi
• Düşük devir sayesinde uzun rulman ömrü
• Kare plaka, açılmış açıklığın üzerine sabitlenir

• Kare plaka
• Dış rotorlu motor
• Direkt tahrik
• Koruma teli

Standart plakalı aksiyel fan: çarkı doğrudan taşıyan dış rotorlu motor, elektrostatik boyalı kare plaka üzerine ve tel kafesle monte edilir; duvardaki veya paneldeki bir açıklığın üzerine sabitlenir.

Bu, bina havalandırmasının beygiridir — makine dairesine, depoya, trafo odasına, jeneratör odasına ve şafta giren fan. Her yanı basit olmak üzere kurgulanmıştır: dört cıvata, tek kablo, kanal yok, hizalanacak bir şey yok ve denetimi karşılayan bir koruma teli.

• Bir açıklığı havalandırmanın en düşük maliyetli yolu
• Dört cıvata ve bir kablo — kanal yok, hizalama yok
• Çok az aşınan parçası olan dış rotorlu motor
• Standart olarak takılı tel kafes
• Üfleme veya egzoz için ters yönde çalışabilir

• Yuvarlak gövde
• Monofaze & trifaze
• Elektrostatik boyalı
• Koruma telli

Aynı gövde üzerinde iki elektriksel versiyonla verilen yuvarlak gövdeli aksiyel fan: 230 V monofaze besleme için EAX-R1 ve 400 V trifaze besleme için EAX-R3; her ikisi de elektrostatik boyalı ve tel kafeslidir.

Aynı binadaki aynı açıklık, panoda hangi besleme boştaysa ona göre iki uçtan birinde bitebilir. Tek gövde ve tek çarkın her ikisinde de korunması; hangisi sipariş edilirse edilsin çalışma noktasının, açıklığın ve montajın aynı kalması demektir — ve fan, inşaat işine dokunmadan sonradan diğer beslemeye çevrilebilir.

• Tek gövde, tek açıklık, iki elektriksel besleme seçeneği
• İçten ve dıştan elektrostatik toz boya
• Standart olarak takılı tel kafes
• Karotlu ve kovanlı açıklıklar için yuvarlak gövde
• Açıklık değiştirilmeden beslemeler arasında değiştirilebilir

• Kare plaka
• Monofaze & trifaze
• Elektrostatik boyalı
• Dört köşeden bağlantı

EAX-R1/R3 aksiyel fanın kare plakalı versiyonu; yine hem monofaze hem trifaze yapıda, çark ve motor düz ve elektrostatik boyalı bir plaka üzerinde taşınır.

Duvarın asıl istediği şey plakadır. Hangi biçimde açıklık oluşturulmuşsa onu kapatır, bağlantısını bir halka boyunca değil dört sağlam köşeden alır ve sızdırmazlık ile panjur veya koruma teli asmak için düz bir yüzey verir. Elektriksel tercih, yuvarlak gövdeli versiyondaki gibi açık kalır.

• Gerçekte açılmış olan açıklığı kapatır
• Sağlam yapıya dört köşeden bağlantı
• Panjur, koruma teli ve hava şapkası için düz yüzey
• Tek plaka ölçüsünde hem monofaze hem trifaze
• İçten ve dıştan elektrostatik toz boya

• Yuvarlak gövde
• Sac kanatlar
• Kauçuk çerçeve
• Duvara montaj

Kalıplanmış kauçuk çerçeveli ve boyalı sac kanatlı, yuvarlak gövdeli duvar tipi aksiyel fan; doğrudan duvar açıklığına oturtulur ve tek beslemeyle bağlanır.

Mutfaklar, atölyeler, depolar ve küçük üretim odaları havanın bir duvardan geçirilmesini ister, fazlasını değil. Bunu yapan en basit makine budur: kanal yok, plaka yok, gövde yok — çerçeve açıklığa oturur, kauçuk kenar sızdırmazlığı sağlar ve fan havayı odadan alır.

• Doğrudan duvar açıklığına oturur, kendi çerçevesiyle sızdırmazlık sağlar
• Bütün yapılar arasında en az ekipman ve en az montaj
• Dışa bakan uzun ömür için boyalı sac kanatlar
• Tek besleme bağlantısı — devreye alınacak bir şey yok
• Aynı yapıda geniş bir çap aralığı

• Menteşeli kapak
• Çekme ipi
• Geri hava sızdırmazlığı
• Duvara montaj

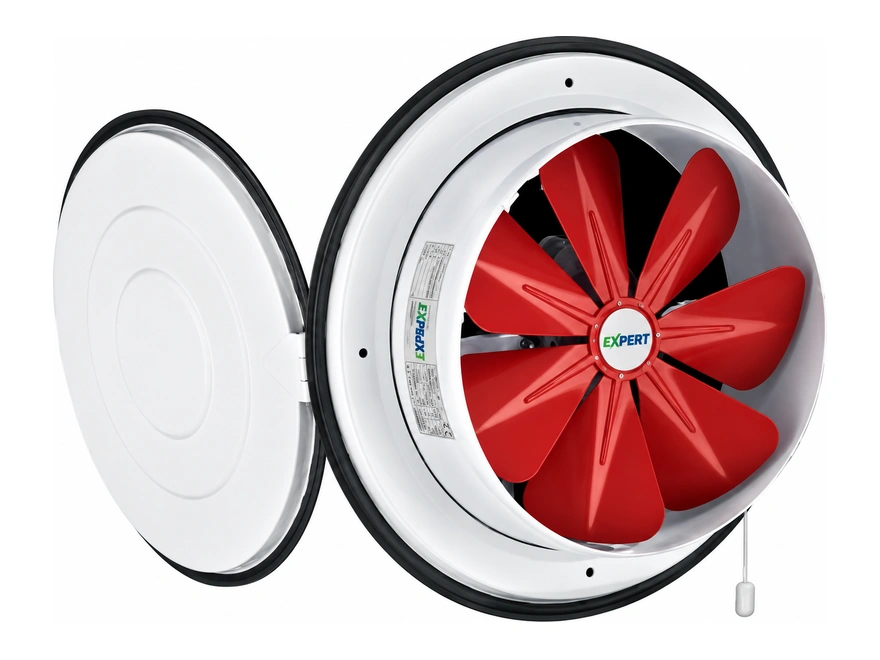

Dışarıda menteşeli bir kapağı olan duvar tipi aksiyel fan; kapak bir çekme ipiyle açılıp kapanır, böylece fan çalışmadığında açıklık kapatılabilir.

Panjursuz bir duvar fanı, kapalı olduğu her saat bina kabuğunda bir deliktir. Soğuk hava, rüzgâr, yağmur, böcekler ve gürültü hep oradan geri gelir; bir mutfakta ya da atölyede bu, kışın rahat eden bir odayla etmeyen bir oda arasındaki farktır. Kapak, havalandırmayı kapatmadan deliği kapatır.

• Fan kapalıyken duvar açıklığını sızdırmaz biçimde kapatır
• Soğuk esintileri, rüzgârla gelen yağmuru ve böcekleri durdurur
• Basit çekme ipi — arızalanacak elektrikli parça yok
• Kışın açıklıktan kaybedilen ısıyı azaltır
• Kapaksız versiyonla aynı fan ve aynı çalışma noktası

• EC motor
• 0–10 V kontrol
• Kare plaka
• İhtiyaca göre kontrol

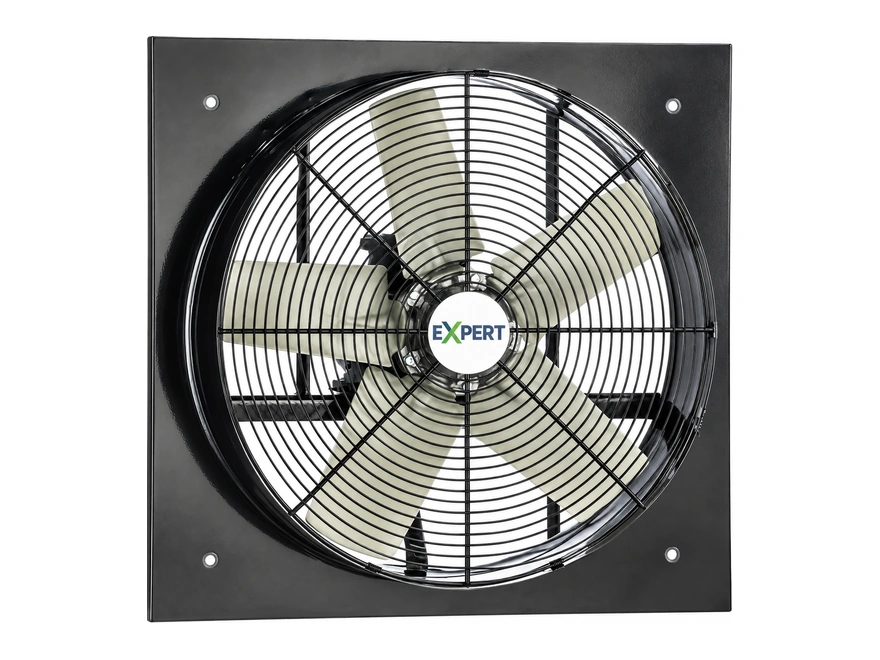

Elektronik komütasyonlu motorla döndürülen plakalı aksiyel fan; devir 0–10 V sinyaliyle veya bina kontrol sistemiyle ayarlanır ve tesisatın hiçbir yerinde invertör bulunmaz.

Plakalı fan genellikle monte edilir ve unutulur; devrini düşürmenin pratik bir yolu hiç olmadığı için yıllarca tam devirde çalışır. EC motor bu kontrolü fanın içine koyar: montajda hiçbir ek maliyeti yoktur, pano istemez ve bir makine dairesinin ya da deponun en kötü saatine göre değil, gerçekte ihtiyaç duyduğu kadar havalandırılmasını sağlar.

• İnvertörü gerektirmeyecek kadar küçük bir fanda ihtiyaca göre kontrol
• Devir aralığının tamamında korunan yüksek verim
• İnvertör yok, pano yok, harmonik filtre yok
• Çoğunlukla çalıştığı devirlerde çok daha sessiz
• Yumuşak kalkış ve düşük yol alma akımı
